  • 烟囱安装旋转梯
  • 烟囱安装旋转梯

    1、烟囱旋转梯及监测平台组成结构

    (1)旋转梯结构

    旋转梯由12根与筒壁相连的“△”支架及内、外  侧主墙板支架连接而成。爬梯角度不大于45°。

    (2)每“△”支架由角钢L70*7焊接而成,每个支架由二根M16*200的化学螺栓植栓(或膨胀螺栓)与烟囱外壁相连,。“△”支架每2m/个;内、外主墙板支架由180mm*6mm的钢板沿烟囱壁弯弧组成,踏步支架焊接在“△”支架上。

    (3)踏步梯材质要求为镀锌网格板网格板80cm×23cm。宽800mm(相邻节高200mm)。踏步板宽度不小于200mm。(如下图)

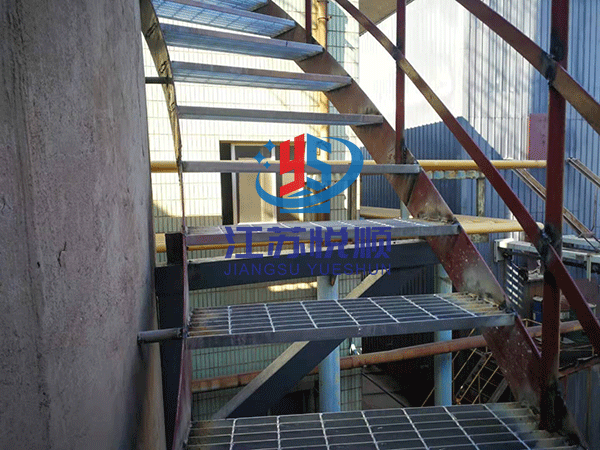

    烟囱安装旋转梯(图2)

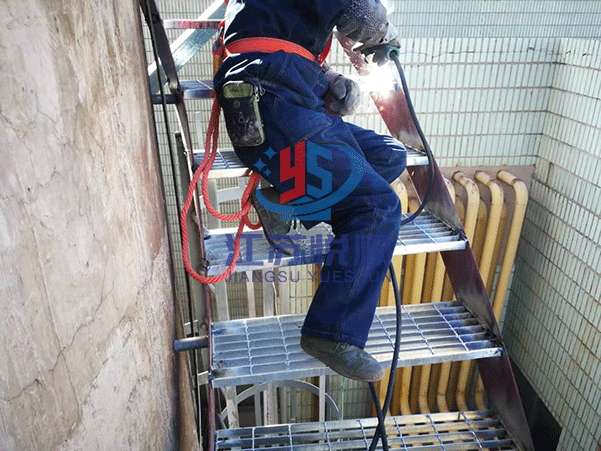

    (4)踏步钢梯安装:“△”支架安装完毕,在上下两个“△”支架之间先进行转梯两侧主墙板支架(180mm*6mm钢板)进行连接焊接,踏步侧墙板焊接在“△”支架上,内侧墙板距烟筒壁80mm,外侧墙板距离“△”支架水平面末端90mm处,接着进行踏步板焊接,最后在踏步扶梯外侧焊接栏杆(Φ32*2.5钢管、栏杆高1500mm,中间二道-40mm*4mm扁铁横杆)和扶手(Φ32*2.5钢管),这样就形成一整座踏步旋转扶梯。钢梯安装过程中遇到障碍(烟囱中间处有直爬梯)时先行将障碍物拆除,转梯安装到位后与原有平台相连。

    (5)烟囱监测平台结构:烟囱监测平台宽为200cm。踏步材料为定制镀锌网格板,护栏高度为150cm,平台承重不得小于300kg/㎡,

    (5)烟囱监测平台安装:

    先在墙体安装“△”支架,每个支架由三根M16*200的化学螺栓植栓(或膨胀螺栓)与烟囱外壁相连,安装完毕,在上下两个“△”支架之间先进行烟囱角钢L70*7进行连接焊接,接着进行踏步板焊接,最后在踏步扶梯外侧焊接栏杆(Φ32*2.5钢管、栏杆高1500mm,中间二道-40mm*4mm扁铁横杆)和扶手(Φ32*2.5钢管),

    2、施工顺序:放样→号料→切割→剪切→调直→坡口→修口→组对→焊接→吊装就位→找正→焊接→附件安装→防腐→竣工。

    (1)工艺流程

    该工程采用“不搭脚手架,高空悬吊座式登高板”施工操作:

    1)施工方法:用钢丝夹头固定在烟囱上层平台的钢构件上,每个施工人员用ф20mm和ф18mm的尼龙绳与白棕绳各一根,上端固定在烟囱上层钢平台的钢结构上(ф20mm尼龙绳上,连接座式登高板,施工人员沿ф20mm尼龙绳由上悬吊施工操作,ф18mm的白棕绳作施工人员施工操作时双保险使用),两根绳索的另一端固定在烟囱底部固定位置上。烟囱旋转梯示意简图如下

    烟囱安装旋转梯(图3)

    2)施工操作时,在烟囱上部平台上固定一根简易扒杆,扒杆上固定好2T滑轮一只,用ф18mm的尼龙绳穿过滑轮用人工垂直运输施工材料。

     3)钢梯安装作业

    本工程采用先制作加工后安装的工艺流程。按图制作,加工焊接,先安装钢梯钢结构固定架,后安装护墙板及踏步板、焊接。施工时先对悬吊点及作业点先监测承受力,然后再确定悬吊点并将滑轮等固定在上,将经过监测张力的尼龙绳、起吊绳等固定在悬吊点上,主要用尼龙绳、起吊绳、扒杆、滑轮等配合使用,结合人工攀登法,施工顺序由下而上。

    4)工件对接焊接施工方案

    钢梯主支撑构架钢结构在制作加工后,按图开始安装,一次安装高度一层,每根支撑、主撑、支撑连接后用电焊焊接,确保其稳固性。确定校对好起步踏板安装位置后将“△”支架的垂直附着与烟囱壁用记号笔号清焊接点,由下而上顺序焊接  “△”支架,支架的安装的间隔为垂直高度不大于100cm,旋转长度约不大于75cm。将制作好的侧墙板(长300cm宽20-18cm)尾端立置在“△”支架上在距离烟囱筒壁80mm处的“△”支架水平面处,内、外端焊接,侧墙板随烟囱筒壁的上升弧度提升并立置在锚固好“△”支架上距离“△”支架水平面末端80mm处,内、外端进行焊接。网格水平焊接在内外侧板上,踏板阶高20cm。旋转梯外侧扶手采用DN32钢管,立杆采用DN25的钢管焊接在踏步板和外侧板交汇处(立柱高1500mm立柱间隔1500mm )。栏杆中间加焊1道40x4的扁铁).

    5)钢梯安装到一定的高度,在施工允许的范围内,开始安装栏杆附近件等,焊接要根据设计图纸的要求。每次吊装、焊接的高度,应根据板材的厚度以及重量,防止施工时钢楼梯受力不均而发生几何变形,焊缝连接必须饱满,钢梯的焊接点在允许偏差范围内,确保达到业主方的要求。

    6)烟囱烟气监测平台安装作业

    本工程采用先制作加工后焊接安装的工艺流程。按现场实际工况现场制作,加工焊接。先焊接“△”支架、墙侧板、钢梯踏板,后安装、焊接附属钢结构设施。施工时先对悬吊点及作业点先监测承受力,然后再确定悬吊点并将滑轮等固定在上,将经过监测张力的钢丝绳、起吊绳等固定在悬吊点上,主要用卷扬机、钢丝绳、起吊绳、扒杆、滑轮等配合使用,结合人工攀登法,施工顺序由下而上。

    6.1)平台主支撑“△”支架在制作加工后,复量高度,沿烟囱壁水平焊接主支撑“△”支架,焊接支架间隔不大于1300mm,平台宽度2000mm宽,扶手栏杆高1500mm “△”支架外端采用70*7的角钢抱焊一周后平铺网格板,每根支撑与附属工件之间的连接需用电焊正反双面焊接,确保其稳固性。

    6.2)钢梯和平台在连接支架和支撑件焊接完成后,开始安装栏杆附件等,焊缝连接必须饱满,钢梯的焊接点在允许偏差范围内,确保达到业主方的要求。

    (7)烟囱踏步梯整体防腐(底漆用铁红防锈漆防腐涂刷一遍面漆用中灰面漆二遍)。
