烟囱爬梯平台设计施工
烟囱旋转梯及采样平台组成结构
(1)25米旋转梯结构
旋转梯由12根与筒壁相连的三角支架及内、外侧主墙板支架连接而成。爬梯角度不大于50°。
(2)每三角支架由角钢L70*7焊接而成,每个支架由二根M20*200的化学螺栓植栓(或膨胀螺栓)与烟囱外壁相连。三角支架每2m/个;内、外主墙板支架由6mm的钢板沿烟囱壁弯弧组成,踏步支架焊接在三角支架上。
(3)踏步梯材质要求为镀锌网格板网格板900mm×245mm踏板厚度为不低于27mm。宽900mm(相邻节高200mm)。
(4)踏步钢梯安装:三角支架安装完毕,在上下两个三角支架之间先进行转梯两侧主墙板支架6mm钢板进行连接焊接,踏步侧墙板焊接在三角支架上,内侧墙板距烟筒壁80mm-100mm,外侧墙板距离三角支架水平面末端90mm处,接着进行踏步板焊接,最后在踏步扶梯外侧焊接栏杆(25钢管、栏杆高1200mm,中间二道40mm*4mm扁铁横杆)和扶手(Φ25钢管),这样就形成一整座踏步旋转扶梯。钢梯安装过程中遇到障碍(烟囱中间处有直爬梯)时先行将障碍物拆除。25米旋转爬梯中间安装2处休息平台(长度为1米)。爬梯角度≤50°,所有膨胀螺丝均为M20*200mm的不锈钢材质。

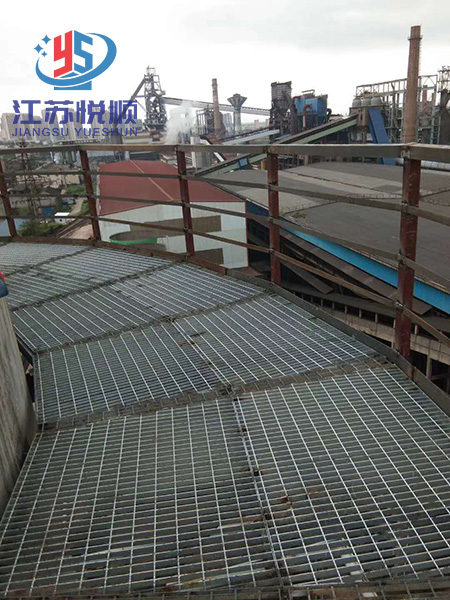

(5)烟囱采样平台结构:平台面积≥5㎡,平台宽度≥1.2m,平台安装雨棚,面积大于平台面积,竖向净高度≥2m,平台所有敞开边缘设置≥1.5m高的防护栏杆。中间三道40mm*4mm扁铁横杆。平台底板材料为定制镀锌网格板,平台承重不得小于300kg/㎡。
(6)烟囱采样平台安装:
先在墙体安装三角支架,每个支架由三根M20*200的化学螺栓植栓(或膨胀螺栓)与烟囱外壁相连,安装完毕,在上下两个三角支架之间先进行烟囱角钢L70*7进行连接焊接,接着进行踏步板焊接,最后在踏步扶梯外侧焊接栏杆(Φ25钢管、栏杆高1200mm,中间二道40mm*4mm扁铁横杆)和扶手(Φ25钢管)。
(7)烟囱开监测孔:
烟囱旋梯及烟囱采样平台安装完毕后,更据业主要求在指定位置用专业开孔器开φ90mm*4个,φ130mm*1个。
新制爬梯及采样平台刷防腐油漆两底两面,并刷底漆前做除锈工序。 钢梯和平台在连接支架和支撑件焊接完成后,开始安装栏杆附件等,焊缝连接必须饱满,钢梯的焊接点在允许偏差范围内,确保达到业主方的要求。
3、施工顺序
放样→号料→切割→剪切→调直→坡口→修口→组对→焊接→吊装就位→找正→焊接→附件安装→防腐→竣工。
4、施工工艺流程
该工程采用“不搭脚手架,高空悬吊座式登高板”施工操作:

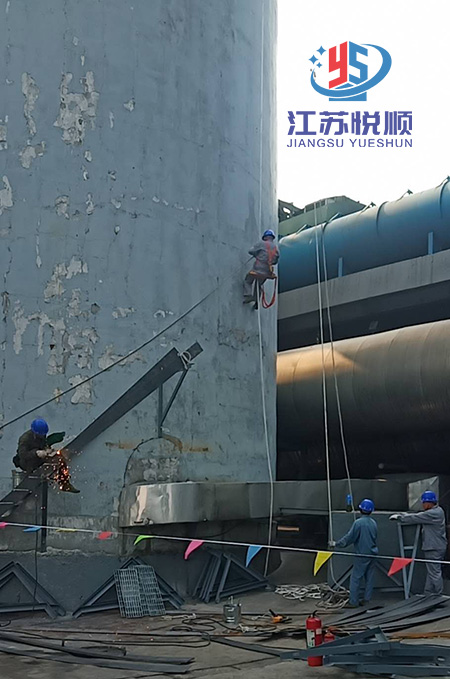

1)施工方法:用钢丝夹头固定在烟囱上层平台的钢构件上,每个施工人员用ф20mm和ф18mm的尼龙绳与白棕绳各一根,上端固定在烟囱上层钢平台的钢结构上(ф20mm尼龙绳上,连接座式登高板,施工人员沿ф20mm尼龙绳由上悬吊施工操作,ф18mm的白棕绳作施工人员施工操作时双保险使用),两根绳索的另一端固定在烟囱底部固定位置上。
2)烟囱旋转梯示意简图如下:
2)施工操作时,在烟囱上部平台上固定一根简易扒杆,扒杆上固定好2T滑轮一只,用ф16mm的尼龙绳穿过滑轮用人工垂直运输施工材料。
3)钢梯安装作业
本工程采用先制作加工后安装的工艺流程。按图制作,加工焊接,先安装钢旋梯钢结构固定架,后安装护墙板及踏步板、焊接。施工时先对悬吊点及作业点先监测承受力,然后再确定悬吊点并将滑轮等固定在上,将经过检查张力的尼龙绳、起吊绳等固定在悬吊点上,主要用尼龙绳、起吊绳、扒杆、滑轮等配合使用,结合人工攀登法,施工顺序由下而上。
4)工件对接焊接施工方案
钢梯主支撑构架钢结构在制作加工后,按图开始安装,一次安装高度一层,每根支撑、主撑、支撑连接后用电焊焊接,确保其稳固性。确定校对好起步踏板安装位置后将三角支架的垂直附着与烟囱壁用记号笔号清焊接点,由下而上顺序焊接三角支架,支架的安装的间隔为垂直高度不大于1100mm,旋转长度约不大于3000mm。将制作好的侧墙板(长300cm宽20-18cm)尾端立置在三角支架上在距离烟囱筒壁80mm-100mm处的三角支架水平面处,内、外端焊接,侧墙板随烟囱筒壁的上升弧度提升并立置在锚固好三角支架上距离三角支架水平面末端95mm处,内、外端进行焊接。网格踏步板水平焊接在内外侧板上,踏板阶高20cm。旋转梯外侧扶手采用DN25钢管,立杆采用DN25的钢管焊接在踏步板和外侧板交汇处(立柱高1200mm立柱间隔1500mm )。栏杆中间加焊2道40x4的扁铁).
5)钢梯安装到一定的高度,在施工允许的范围内,开始安装栏杆附近件等,焊接要根据要求。每次吊装、焊接的高度,应根据板材的厚度以及重量,防止施工时钢楼梯受力不均而发生几何变形,焊缝连接必须饱满,钢梯的焊接点在允许偏差范围内,确保达到业主方的要求。
6)烟囱烟气采样平台安装作业
本工程采用先制作加工后焊接安装的工艺流程。按现场实际工况现场制作,加工焊接。先焊接三角支架、墙侧板、钢梯踏板,后安装、焊接附属钢结构设施。施工时先对悬吊点及作业点先监测承受力,然后再确定悬吊点并将滑轮等固定在上,将经过检查张力的钢丝绳、起吊绳等固定在悬吊点上,主要用钢丝绳、起吊绳、扒杆、滑轮等配合使用,结合人工攀登法,施工顺序由下而上。
6.1)平台主支撑三角支架在制作加工后,复量高度,沿烟囱壁水平焊接主支撑三角支架,焊接支架间隔不大于1300mm,平台宽度1200mm宽,扶手栏杆高1500mm 三角支架外端采用L70*7的角钢抱焊一周后平铺网格板,每根支撑与附属工件之间的连接需用电焊正反双面焊接,确保其稳固性。
6.2)钢梯和平台在连接支架和支撑件焊接完成后,开始安装栏杆附件等,焊缝连接必须饱满,钢梯的焊接点在允许偏差范围内,确保达到业主方的要求。
6.3)采样平台安装外壁后,在平台顶部安装焊接雨棚,面积大于平台面积,竖向净高度≥2m,每根支撑与附属工件之间的连接需用电焊正反双面焊接,确保其稳固性。钢梯和平台在连接支架和支撑件焊接完成后,开始安装栏杆附件等,焊缝连接必须饱满,钢梯的焊接点在允许偏差范围内,确保达到业主方的要求。
7)烟囱旋转爬梯及采样平台整体防腐,底漆用防锈漆涂刷二遍面漆用中灰面漆二遍)。

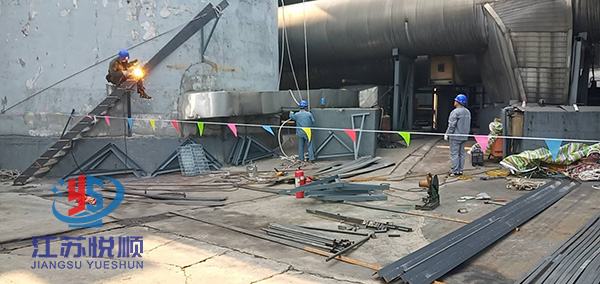

旋转爬梯的安装
烟囱爬梯平台质量保证措施:
1、我公司坚持“用户是上帝,质量是生命”的质量方针,认真运作GB/T19002-9002质量管理模式,对不同工程及每一道工序都进行质量监督,使施工过程中的材料、半成品、成品质量都在受控状态下,从而使工程质量从根本上得到有效的保证。
2、所有操作人员必须严格按技质、安全交底内容执行,要求焊接人员必须持证上岗。
3、此钢构件制作完成后需进行除锈,要求除锈后涂上底漆,油漆采用人工涂刷,要求保证油漆的漆膜厚度满足设计要求。
4、当几种焊缝要施焊时,应先焊收缩变形较大的横缝,而后焊纵向焊缝,或者是先焊对接焊缝而后再焊焊角焊缝。焊接型钢的主焊缝应在组装加劲肋板零件之前焊接。
5、开工前必须对钢构件外形尺寸、焊接质量进行复验合格后方可施工。施工前必须进行技术交底。
6、施工时特殊工种上岗人员必须有劳动局颁发的上岗证书,施工中坚持三检(自检,互检,专业检)制度,严格工序质量检验。
7、安装验收合格后,应将需涂装部位的焊缝药皮、焊接飞溅物、尘土等杂物清理干净,焊接部位补涂防锈底漆。
8、整体平台钢结构安装验收合格后,应将需涂装部位的焊缝药皮、焊接飞溅物、尘土等杂物清理干净,焊接部位补涂防锈底漆。 9漆调配严格按油漆涂料《使用指南》和产品使用说明书规定标准指数配制,配漆、调漆必须由专业人员进行,认真阅读、弄清、弄懂产品说明书,严格配比比例,掌握好调漆浓度。调漆必须使用专用容器、专用工具,调漆量应严格跟踪当日的施工用量,当日调漆当日用完。施工完的油漆表面不得出现针孔、裂纹、脱落、漏涂。涂膜光滑平整,不准有流淌、刮痕、桔皮。
10、涂刷油漆每道间隔时间不少于12小时,实施下道油漆工序,油漆表面要求色调一致,涂刷均匀,不得漏涂,无流挂现象。
